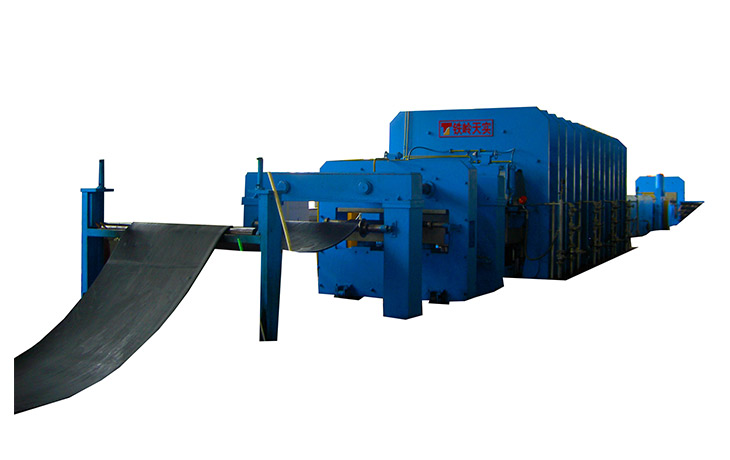

DLB-Q系列分層帶硫化機組

織物芯輸送帶平板硫化生產線  技術參數/名稱
性能參數 1000X10000X2 1200X10000(12600)X2 1400X10000(12600)X2 1600X10000(12600)X2 1800X10000 2200X10000 2400X10000
公稱合模力MN 35 42/52.92 49/61.74 56/70.56 63 77 84
熱板規格(LXW)mm 1000X10000 1200X10000(12600) 1400X10000(12600) 1600X10000(12600) 1800X10000 2200X10000 2400X10000
熱板單位面積壓力MPa 3.5 3.5 3.5 3.5 3.5 3.5 3.5
油缸直徑mm 500 420 500 600 600 600 650
油缸數量支 10 18 16 16/20 16/20 16 16/18
夾持力KN 500 700 900 1100 1200 1500 1700
拉伸力KN 500 700 900 1100 600 750 850



1200X12600X2卷布標件明細(2臺)
序號 型號 名稱 數量 材質 備注
1 GB/T799-1998 地角螺栓M20X500 20 4.8級
2 GB/T5780-2000 螺栓M12X50 16 4.8級
3 GB/T41-2000 螺母M12 8 5級
4 GB/T41-2000 螺母M20 20 5級
5 GB/T95-2002 墊圈12 24 100HV
6 GB/T95-2002 墊圈20 20 100HV
7 STO40-50 VT4 45X45U 安全夾頭(被動端) 2 成品 朝陽三創
8 STW40-50 VT4 45X45U+M-8/B(帶動力) 安全夾頭(主動端) 2 成品 鏈輪節距19.05   齒數42
9 GB/T1243-1997 鏈條(12A)105節約2m
2 成品 節距19.05
10 TK58-Y2.2-4P-15.22-M1-I-A 螺旋錐齒輪減速機 2 成品 浙江通力
11 GB/T37-1988 T型螺栓M12X60 8 8.8級
擬制:楊成仁 日期:2018年01月10日 審核:           日期:



1200X12600X2卷布機加件明細(2臺)
序號 圖    號 名     稱 數量 材質   備注
1 TS1802-09-00 卷布裝置(左傳動) 2 組件
2 TS1711-2-1-00 支架 2 焊件
3 TS1711-2-1-1 底板 2 Q235-A
4 TS1711-2-1-2 矩形方管 4 Q235-A
5 TS1711(左)-2-2-00 支架(左傳動) 2 焊件
6 TS1711-2-2-1 底板 2 組件
7 TS1802-09-01 45方鋼 2 45
8 TS1711-2-3-00 安全罩 2 Q235-A
9 TSG1396-01 減速機鏈輪 2 45
10 TS1415-04-02 T型槽板 4 Q235-A
擬制:楊成仁 日期: 2018年01月10日 審核:          日期:
